支持24路10 MBit/s APL Spru接口
支持2路千兆电口和2路千兆SFP插槽
支持PROFINET RT实时通信、S2和H-sync，满足一致性类别CC-B需求
支持PROFINET MRP网络冗余，提高网络可靠性，重新组态时间≤200ms
支持IEEE802.1AS、IEEE802.1Qbv、IEEE802.1Qbu、IEEE802.1CB、IEEE802.1Qci和IEEE802.1Qcc等TSN时间敏感网络协议标准，为数据提供低时延、高可靠的确定性传输
支持2路20~60VDC冗余电源输入，支持防反接
支持-40~75℃工作温度
支持IP40防护等级
IES6300APL-24R2GT2GS-2LV是一款高性能APL以太网交换机，专为严苛的工业环境与先进的流程自动化而设计。提供24路APL分支接口、2路千兆电口和2路千兆SFP插槽，产品支持20~60VDC电源方案，采用DIN导轨式安装方式，能满足不同应用现场的需求。

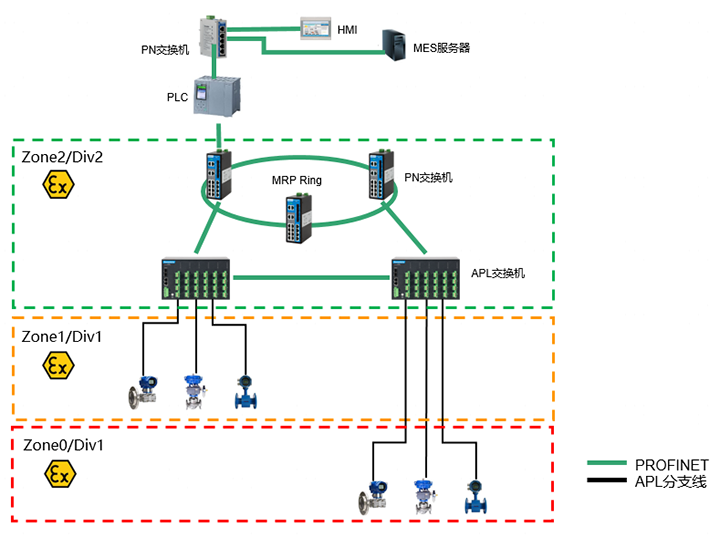

APL网络拓扑
时间敏感网络（TSN：Time Sensitive Networking）是IEEE802.1 TSN任务组开发的一套协议标准，该标准定义了以太网数据传输的时间敏感机制，通过允许一些流量分组优先转发，利用门控调度机制清理线路以及带宽预留等机制来保证业务流量在以太网中的传输性能，为标准以太网增加了确定性和可靠性，以确保以太网能够为关键数据的传输提供稳定一致的服务级别，当前可支持的时间敏感网络基础协议包括：IEEE 802.1AS、IEEE 802.1Qbv、IEEE 802.1Qbu、IEEE 802.1CB、IEEE 802.1Qci、IEEE 802.1Qcc (Netconf/Yang)等。
网管系统支持多种网络协议和行业标准，如PROFINET协议、TSN协议、静态路由、RIP、VRRP、STP/RSTP/MSTP、GMRP、ERPS、802.1Q VLAN、QoS功能、DHCP Server、DHCP Client、IGMP静态组播功能、LLDP、端口汇聚、端口镜像等；拥有完善的管理功能，支持端口配置、端口统计、端口IP绑定、访问控制、802.1X认证、网络诊断、快速配置、在线升级等；可支持CLI、HTTP、HTTPS、TELNET、SSH等访问方式。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
电源输入为两条独立的供电电路，确保在一路电源出现故障时，设备依然能正常运行。当电源或端口出现链路故障时，ALM告警灯会高亮发出警报，同时继电器连接的报警设备也会发出告警，以便现场快速的排查故障。硬件采用无风扇、低功耗、宽温设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于化工、制药、水处理系统等工业领域。
PROFINET符合一致性类别CC-B，可快速响应实时通信、快速错误侦测和网络自愈
TSN支持802.1 TSN系列标准，支持时间敏感流的及时交付
-IEEE 802.1 AS 时间同步
-IEEE 802.1 Qbv 时间感知整形器
-IEEE 802.1 Qbu 帧抢占
-IEEE 802.1 CB 帧可靠性复制和消除
-IEEE 802.1 Qci 单个流过滤和监管
-IEEE 802.1 Qcc 网络资源集中管控
SNMPv1/v2c/v3用于不同级别的网络管理
RMON可用于高效灵活的网络监控
QoS允许实时流量分类和优先级
LLDP可实现自动拓扑发现，便于可视化管理
DHCP服务器和DHCP客户端可用于分配不同策略的IP地址
DHCP Snooping保证DHCP客户端从合法的DHCP服务器处获取IP地址
DHCP中继功能可实现跨网段IP地址、网关、DNS的配置
文件管理便于对设备快速配置和在线升级
继电器报警便于施工现场的故障排查
日志信息和日志服务器可本地和远程记录用户操作、系统故障、系统安全等信息
用户权限分级配置可实现对用户特权级别的设定
ACL可增强网络的灵活性和安全性，支持ACL IN和OUT双向
SSH配置、HTTPS配置可提高设备管理安全性，保证数据的访问安全
Ring、MRP和STP/RSTP/MSTP可实现网络冗余，防止网络风暴
ERPS功能可实现链路备份和提高网络的可靠性
端口汇聚和LACP可增加网络带宽，增强网络连接的可靠性，以实现最佳带宽利用率
IGMP/MLD Snooping/GMRP可用于过滤组播流量，以节约网络带宽
IGMP/MLD可用于组播成员管理和维护
VRRP、RIP/RIPng、ISIS、OSPF/OSPFv3可实现动态路由配置
PIM-DM、PIM-SM可用于创建并维护组播路由表项，实现组播路由转发
NAT将私有IP地址映射到外部网络合法IP地址，减缓可用IP地址空间消耗
环路检测通过检测端口是否存在环路，有效消除端口环路造成的影响
IPDT可追踪IP设备状态，实现与其它应用联动
Smart Link链路备份，提供可靠高效的备份和快速的切换机制
通过Ping、Traceroute、网线诊断、SFP数字诊断可进行网络诊断和故障排查
端口镜像可对数据进行分析和监视，便于在线调试
| 项目 | 参数 |
|---|---|
标准和协议 | 10Base-T，遵循IEEE 802.3 100Base-TX，遵循IEEE 802.3u 1000Base-T，遵循IEEE 802.3ab 1000Base-X，遵循IEEE 802.3z PROFINET，遵循IEC 61158和IEC 61784 TSN，遵循IEEE 802.1AS IEEE 802.1Qbv IEEE 802.1Qbu IEEE 802.1CB IEEE 802.1Qci IEEE 802.1Qcc 流控，遵循IEEE 802.3x 生成树，遵循IEEE 802.1D 快速生成树，遵循IEEE 802.1w 多生成树，遵循IEEE 802.1s ERPS，遵循ITU-T G.8032 VLAN，遵循IEEE 802.1Q LLDP，遵循IEEE 802.1AB LACP，遵循IEEE 802.3ad |
管理功能 | SNMP v1/v2c/v3集中管理设备、RMON、端口镜像、LLDP、QoS、DHCP Server、DHCP Relay、Modbus TCP监控、端口限速、端口隔离、端口统计、文件管理、在线升级、日志信息、Syslog服务器 |
工业以太网 | PROFINET V2.44 |
安全技术 | 用户权限分级、ACL、SSH/HTTPS协议授权、链路震荡保护、端口环路检测、访问控制、SNMP、RMON、IPDT、IPv6DT、Smart-Link、NAT、端口告警、温度告警、电源告警、网络负载告警 |
交换功能 | 802.1Q VLAN、MAC、静态聚合、LACP、ARP、风暴抑制 |
单播/组播技术 | IGMP-Snooping、MLD-Snooping、GMRP、IGMP、MLD、PIM-SM、PIM-DM、IPv6-PIM-SM、IPv6-PIM-DM |
冗余技术 | Ring、MRP、STP/RSTP/MSTP、ERPS |
路由技术 | RIP、RIPng、OSPF、OSPFv3、ISIS、VRRP、IPv6 VRRP |
故障诊断 | Ping、Traceroute、网线诊断、SFP数字诊断 |
时间管理 | NTP客户端、时区配置、1588v2 |
TSN时间敏感网络 | PTP、QBU、QBV、Stream、CB、QCI、Netconf+YANG配置 |
接口 | 上行通信接口： − 千兆电口：2路10/100/1000Base-T(X)自适应或强制模式，RJ45，自动流量控制，全/半双工模式自适应，MDI/MDI-X自动侦测 − 千兆SFP插槽：2路100/1000 Base-X SFP插槽，自适应或强制模式 下行通信接口： − APL接口：24路10 MBit/s APL Spru（APL连接器），采用5.08-3Pin插拔式弹簧按压接线端子 − 接口分类：SPAA − 额定电压9.6 V − 额定电流55.56 mA − 额定功率0.54W Console口：CLI命令行管理口（RS-232），Type-C 继电器：支持1路继电器告警输出，采用6位5.08mm间距接线端子，继电器占2位，电流负载能力为1A@30VDC或2A@250VAC |
指示灯 | 电源指示灯、运行指示灯、告警指示灯、接口指示灯、APL指示灯 |
交换属性 | 传输方式：存储转发 MAC地址：16K 缓存：12Mbit 背板带宽：132Gbps 交换时延：<10μs |
电源 | 电源范围：20~60VDC，双电源冗余 连接方式：6位5.08mm间距接线端子，电源占4位 连接保护：支持防反接 |
工作环境 | 工作温度：-40~75℃ 存储温度：-40~85℃ 相对湿度：5%~95%（无凝露） |
机械结构 | 外壳：IP40防护等级，金属外壳 安装：DIN导轨式安装 尺寸（宽×高×深）：257mm×158mm×136.5mm |
行业标准 | IEC 61000-4-2 (ESD，静电放电抗扰度)，Level 4 l 空气放电：±15kV l 接触放电：±8kV
IEC 61000-4-4 (EFT，电快速瞬变脉冲抗扰度)，Level 4 l 电源：±4kV l 电口：±2kV
IEC 61000-4-5 (Surge，浪涌冲击抗扰度)，Level 4 l 电源：差模±2kV，共模±4kV l 电口：差模±2kV，共模±4kV
冲击：IEC 60068-2-27 自由落体：IEC 60068-2-31 震动：IEC 60068-2-6 |
危险场所应用指标 | Ex ic ec [ia Ga] IIC T4 Gc （测试中） |
认证 | CE、FCC、RoHS |
质保 | 5年 |
可选型号 | APL接口 | 千兆电口 | 千兆SFP | 电源 |
IES6300APL-24R2GT2GS-2LV | 24 | 2 | 2 | 20~60VDC 双电源冗余 |
